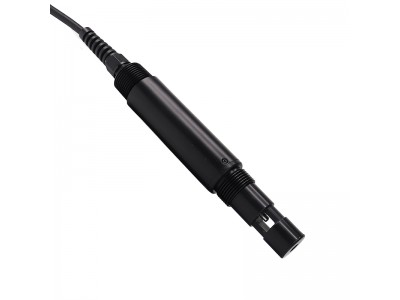

DEC-220 是基于無電極的電感式測量的電導率，利用發生器在
初級線圈產生交變磁場，在介質中產生感應電流，感應電流的強度取
決于電導率，即介質中的離子濃度。感應電流在次級線圈生成另一個
磁場。接收器測量線圈上的感應電流，由此確定介質的電導率。同時
內置溫度傳感器，可以自動溫度補償，適合在線長期監測環境使用。
特點：
1. 數字傳感器，直接輸出 Rs-485 數字信號,支持 MODBUS/RTU
2. 內置溫度傳感器，可以自動溫度補償
3. 無電極，因此無極化反應
4. 測量和介質完全電氣隔離，可對重度以及易沉淀的介質或溶
液進行高精度測量，使用維護成本低
5. 傳感器功耗低，內部電路抗干擾設計
應用范圍：
海洋、工業廢水、制藥、生物技術、工業制造等在線全過程監測。
二.尺寸圖
三.技術參數
名稱 參數
輸出信號 支持 Rs-485,MODBUS/RTU 協議
測量方法 非接觸電磁原理
量程 0～200 mS/cm；量程 600mS/cm 內定制
精度 ±1.5%F.S. 分辨率 0.1mS/cm
工作條件 0～65℃；＜0.6Mpa；高溫電導率定制
校準方式 兩點校準
響應時間 10 秒 T90
溫度補償 自動溫度補償(PT1000)
電源 12 或 24VDC±10%，10mA;
尺寸 直徑 30mm; 長度 185.5mm;
防護等級 IP68；水深 20 米；其他定制
使用壽命 傳感器 3 年或以上
線纜長度 10 米（默認），可定制
傳感器外殼材料 POM；PEEK;可定制
四．安裝注意及線纜定義
1. 安裝
注意：傳感器安裝測試時離容器的底部和側壁至少 2 cm
2. 電氣連接
? 棕色線—電源線（12或24VDC）
? 黑色線—地線（GND）
? 藍色線—485A
? 白色線—485B
? 裸露線—屏蔽層
傳感器線纜： 4 線 AWG-24 或 AWG-26 屏蔽線。
外徑：6.0-6.2mm；耐彎曲雙絞屏蔽電纜。
五.校準
a）零點校準
蒸餾水沖洗傳感器測量探頭平面，用濾紙將液體吸干。將傳感器
靜置于空氣中，待數值穩定后發送零點校準指令，數值穩定大約 3 分
鐘。
b）斜率校準
將傳感器插入斜率標準緩沖溶液（如 100mS/cm）中，待數值穩
定后發送斜率校準指令，數值穩定大約 3 分鐘。
注意校準過程中，傳感器測量探頭距離容器底部保持至少 2cm。
校準指令請查看 MODBUS RTU 通訊協議操作手冊。
注意：傳感器出廠前已校準，若非超出測量誤差，不宜隨意校準
六．維護及注意事項
1. 維護
? 電感式電極基本屬于免維護；建議每隔 30 天清理傳感器測
量探頭附著物；清理時避免使用硬物造成測量探頭導光部分
劃傷；請用軟的濕布進行擦拭。
? 建議用水流清洗傳感器的外表面，如果仍有碎屑殘留，請用
濕的軟布進行擦拭。
2. 注意事項
? 安裝測量：避免在水流湍急處進行安裝測量，減少水流氣泡
對測量的影響。保持測量探頭距離底部 2cm。
? 傳感器探頭處結垢或附著較多生物，清洗時可適當加大力度。
輕微劃傷探頭表面不影響傳感器的正常使用。但注意不能穿
透探頭的外殼。
? 建議：選配本公司的保護罩，防止微生物附著影響測量結果。
3. 其他
問題 可能的原因 解決方法
操作界面無法連接或不顯
示測量結果
線纜接線方式有誤 檢查接線方式
傳感器地址有誤 檢查地址是否有誤
測量值過高、過低或數值
持續不穩定
傳感器探頭被外物附著 清洗傳感器探頭表面
其他 聯系售后
七．質量和服務
1.質量保證
感謝您選擇我們的產品!
我司自成立以來，一直將產品質量定位為公司參與市場競爭的核
心。
公司根據產品質量要求，建立了嚴密的質量檢驗體系。公司對與
產品質量有關的所有環節進行嚴格控制與管理，建立了科學的檢驗規
程，并對檢驗指標進行了量化，責任到人，確保公司持續穩定生產合
格的產品。公司從原材料嚴格把關，杜絕三無產品，選用國內外名牌
廠家的產品，建立嚴格的產品工藝指標，并與供方建立良好的供求關
系。
我司建立了定期的員工質量培訓制度，學習質量管理的新知識、
新信息，樹立每一個員工的質量意識，規范自己行為，小到一個焊點、
一根電線，大到一臺整機都做到一絲不茍、精益求精。質檢部門建立
了規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規
程檢驗，作好產品質量檢測的每一個環節，不讓一臺不合格產品出廠。
我司提供自銷售日起一年內的本機售后服務，但不包括不當使用
所造成的損壞，若需要維修或調整，請寄回，但運費需自付。
2.配件和備件
說明 數量（pcs）
傳感器 1
說明書 1
合格證 1
保護罩 1（選配）
