產品簡介

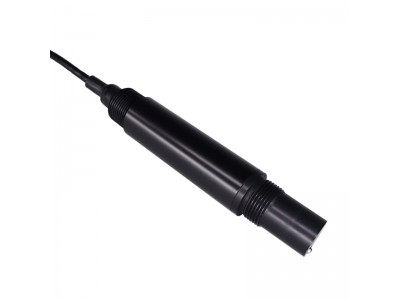

WCD3414是一款常規水質監測數字電導率傳感器，采用2電極石墨接觸設計，電極測量面為平面設計，易于表面清潔，測量接觸面大，響應速度快，測量更準確。內置溫度傳感器，可以自動溫度補償，適合在線長期監測環境使用。
產品特點
1.數字傳感器，直接輸出Rs-485數字信號,支持MODBUS/RTU
2.內置溫度傳感器，可以自動溫度補償
3.2電極石墨接觸設計，耐腐蝕，易清潔
4.3/4 “ NPT上下安裝螺紋設計，便于安裝
5.傳感器功耗低，內部電路抗干擾設計
應用范圍
河道水質監測、工業廢水、環保水處理、化學過程、工業工程等在線全過程監測。
技術參數
輸出信號 支持Rs-485,MODBUS/RTU協議
測量方法 2電極接觸法
量程 0～2000μS/cm
0~5000μS/cm 電極常數1.0
精度 ±1.5%F.S.
分辨率 1μS/cm
工作條件 0～65℃；＜0.6MPa；高溫電導率定制
校準方式 兩點校準
響應時間 10秒 T90
溫度補償 自動溫度補償(PT1000)
電源 12或24VDC±10%，10mA;
尺寸 直徑30mm; 長度170mm;
防護等級 IP68；水深20米；其他定制
使用壽命 傳感器3年或以上
線纜長度 5米（默認），可定制
傳感器外殼材料 PVC；PEEK;可定制
產品尺寸
安裝注意及線纜定義
1.安裝
注意：傳感器安裝測試時離容器的底部和側壁至少2 cm
2. 電氣連接
?棕色線—電源線（12或24VDC）
?黑色線—地線（GND）
?藍色線—485A
?白色線—485B
?裸露線—屏蔽層
傳感器線纜： 4 線 AWG-24 或 AWG-26 屏蔽線。
外徑：6.0-6.2mm；耐彎曲雙絞屏蔽電纜。
校準
a）零點校準
蒸餾水沖洗傳感器測量探頭平面，用濾紙將液體吸干。將傳感器靜置于空氣中，待數值穩定后發送零點校準指令，數值穩定大約3分鐘。
b）斜率校準
將傳感器插入斜率標準緩沖溶液（如1000uS/cm）中，待數值穩定后發送斜率校準指令，數值穩定大約3分鐘。
注意校準過程中，傳感器測量探頭距離容器底部保持至少2cm。
校準指令請查看MODBUS RTU通訊協議操作手冊。
注意：傳感器出廠前已校準，若非超出測量誤差，不宜隨意校準
維護及注意事項
1.維護
?建議每隔30天清理傳感器測量探頭附著物；清理時避免使用硬物造成測量探頭導光部分劃傷；請用軟的濕布進行擦拭。
?傳感器探頭如太臟或結垢，可以用洗潔劑或0.5克/100毫升的稀鹽酸或稀硝酸來清洗。
?建議用水流清洗傳感器的外表面，如果仍有碎屑殘留，請用濕的軟布進行擦拭。
2.注意事項
?電導率在安裝前必須用蒸餾水清洗，注意不要劃傷石墨表面。
?安裝測量：避免在水流湍急處進行安裝測量，減少水流氣泡對測量的影響。保持測量探頭距離底部2cm。
?建議： 選配本公司的保護罩，防止微生物附著影響測量結果。
?在清洗、重新安裝后可能需要幾分鐘到幾小時才能恢復到最初的測量值
3.其他
問題 可能的原因 解決方法
操作界面無法連接或不顯示測量結果 線纜接線方式有誤 檢查接線方式
傳感器地址有誤 檢查地址是否有誤
測量值過高、過低或數值持續不穩定 傳感器探頭被外物附著 清洗傳感器探頭表面
測量處氣泡 清除氣泡
配件和備件
說明 數量（pcs）
傳感器 1
說明書 1
合格證 1
保護罩 1（選配）
通訊協議
1.Modbus協議簡介
Modbus協議是一種已廣泛應用于當今工業控制領域的通用通訊協議。通過此協議，控制器相互之間、或控制器經由網絡（如以太網）可以和其它設備之間進行通信。Modbus協議使用的是主從通訊技術，即由主設備主動查詢和操作從設備
A)主設備向從設備發送請求
B)從設備分析并處理主設備的請求，然后向主設備發送結果
C)如果出現任何差錯，從設備將返回一個異常功能碼
Modbus RTU通訊模式幀格式
設備地址 功能碼 數據 CRC低八位 CRC高八位
8bit 8bit n*8bit 8bit 8bit
?使用RTU模式，消息發送至少要以3.5個字符時間的停頓間隔開始。傳輸的第一個域是設備地址。網絡設備不斷偵測網絡總線，包括停頓間隔時間內。當第一個域（地址域）接收到，每個設備都進行解碼以判斷是否發往自己的。在最后一個傳輸字符之后，一個至少3.5個字符時間的停頓標定了消息的結束。一個新的消息可在此停頓后開始。
?整個消息幀必須作為一連續的流轉輸。如果在幀完成之前有超過1.5個字符時間的停頓時間，接收設備將刷新不完整的消息并假定下一字節是一個新消息的地址域。
2.信息幀格式
本傳感器Modbus通信默認的數據格式為:
MODBUS-RTU
波特率 9600（默認）
設備地址 1（默認）
數據位 8位
奇偶校驗 無
停止位 1位
a)功能碼 03H: 讀寄存器值
主機發送
1 2 3 4 5 6 7 8
ADR 03H 起始寄存器高字節 起始寄存器低字節 寄存器數高字節 寄存器數低字節 CRC低字節 CRC高字節
第1字節ADR：從機地址碼（=001~254）
第2字節03H：讀寄存器值功能碼
第3、4字節：要讀的寄存器開始地址
要讀FCC下掛儀表，
第5、6字節：要讀的寄存器數量
第7、8字節：從字節1到6的CRC16校驗和
從機回送：
1 2 3 4、5 6、7 M-1、M M+1 M+2
ADR 03H 字節總數 寄存器數據1 寄存器數據2 …… 寄存器數據M CRC低字節 CRC高字節
第1字節ADR：從機地址碼（=001~254）
第2字節03H：返回讀功能碼
第3字節 ：從4到M（包括4及M）的字節總數
第4到M字節：寄存器數據
第M+1、M+2字節：從字節1到M的CRC16校驗和
當從機接受錯誤時，從機送回：
1 2 3 4 5
ADR 83H 信息碼 CRC低字節 CRC高字節
第1字節 ADR：從機地址碼（=001~254）
第2字節 83H：讀寄存器值出錯
第3字節 信息碼：01 – 功能碼錯
03 – 數據錯
第4、5字節：從字節1到3的CRC16校驗和
b)功能碼06H: 寫單個寄存器值
主機發送
1 2 3 4 5 6 7 8
ADR 06 寄存器高字節地址 寄存器低字節地址 數據高字節 數據低字節 CRC碼
低字節 CRC碼
高字節
當從機接收正確是，從機回送：
1 2 3 4 5 6 7 8
ADR 06 寄存器高字節地址 寄存器低字節地址 數據高字節 數據低字節 CRC碼
低字節 CRC碼
高字節
當從機接收錯誤時，從機回送：
1 2 3 4 5
ADR 86H 錯誤碼信息碼 CRC碼
低字節 CRC碼
高字節
第1字節ADR：從機地址碼（=001~254）
第2字節 86H：寫寄存器值出錯功能碼
第3字節 錯誤碼信息碼：01 – 功能碼錯
03 – 數據錯
第4、5字節：從字節1到3的CRC校驗和
3.數據結構類型
整型
無符號整型（unsigned short)
數據由兩位整型組成。
XXXX XXXX XXXX XXXX
Byte1 Byte0
浮點型（float)
浮點型，符合IEEE 754(單精度)；
數據包括 1 符號 bit, 8-bit 指數, 和 一個 23-bit 尾數 。
XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX
Byte3 Byte2 Byte1 Byte0
符號位 Exp指數位 f小數位
4.寄存器地址
寄存器地址 名稱 讀/寫 說明 寄存器個數
(字節) 數據類型
0x0100 溫度值 R
讀 ℃ 值x10（如：25.6℃的溫度顯示為256，默認1位小數。) 1（2字節） unsigned short
0x0101 電導率值 R
讀取 量程為 0～20μS/cm 時，對應值×100（如：1.62μS/cm的電導率顯示為162，默認2位小數位。）
量程為 0～200μS/cm 時，對應值×10（如：16.2μS/cm的電導率顯示為162，默認1位小數位。）
量程為 0～2000μS/cm 時，顯示值就是對應的實際電導率值（如：162μS/cm的電導率顯示為162；無小數位） 1（2字節） unsigned short
0x0107 濕度測量 R
讀取 %RH 值x10（如：11.3%相對濕度顯示為113，默認1位小數。） 1（2字節） unsigned short
0x1000 溫度校準 R/W
讀取/寫入 溫度校準：寫入數據為實際溫度值x10；讀出數據為溫度校準偏移量x10。 1（2字節） unsigned short
0x1001 零點校準 R/W
讀取/寫入 在空氣中進行零點校準。校準時寫入數據為0。 1（2字節） unsigned short
0x1003 斜率校準 R/W
讀取/寫入 在已知的標準溶液（參考斜率點50%
-100%量程)中校準：
量程為 0～20μS/cm 寫入數據為標準溶液 實際值×100；
量程為 0～200μS/cm 寫入數據為標準溶液 實際值×10；
量程為 0～ 2000μS/cm 寫入數據為標準溶液 實 際 值 ； 1（2字節） unsigned short
0x2000 傳感器地址 R/W
讀取/寫入 默認為1，數據范圍1-127。 1（2字節） unsigned short
0x2003 波特率設置 R/W
讀取/寫入 默認為9600。寫入0為4800；寫入1為9600；寫入2為19200。 1（2字節） unsigned short
0x2020 恢復出廠設置 W
寫 校準值恢復默認值，寫入數據為0。注意，傳感器重置后需再次校準方可使用。 1（2字節） unsigned short
5.命令示例
默認寄存器：
a)更改從機地址：
地址:0x2000(42001)
寄存器個數：1
功能碼：0x06
默認傳感器地址：01
更改傳感器的Modbus設備地址，將設備地址01改為06，范例如下：
發送指令：01 06 20 00 00 06 02 08
回應：01 06 20 00 00 06 02 08；注：地址改為06，掉電保存。
b)波特率：
地址：0x2003(42004)
寄存器個數：1
功能碼：0x06
默認值： 1（9600bps）
支持的值：0-2（4800-19200bps）
波特率可上位機設置更改，更改后不需重啟即可工作，掉電后波特率保存上位機設置。波特率支持4800,9600,19200。整數值分配的波特率如下：
整數 波特率
0 4800 bps
1 9600 bps
2 19200 bps
發送指令：01 06 20 03 00 02 F3 CB
回應：01 06 20 03 00 02 F3 CB 注：波特率改為了19200bps，掉電保存。
功能寄存器（0-2000μS/cm為例）：
a）測量溫度指令：
地址：0x0100（40101）
寄存器個數：1
功能碼：0x03
讀取示例值：19.2℃
發送指令：01 03 01 00 00 01 85 F6
回應：01 03 02 00 C0 B8 14
返回十六進制無符號整型數據， 溫度值=Integer/10,保留1位小數位。
b）測量電導率值指令：
地址：0x0101（0x40102）
寄存器個數：1
功能碼：0x03
讀取示例值：500μS/cm
發送指令：01 03 01 01 00 01 D4 36
回應：01 03 02 01 F4 B8 53
寄存器返回十六進制無符號整型數據，電導率值=Integer。
c）連續讀取溫度和電導率值指令：
地址：0x0100(40101)
寄存器個數：2
功能碼：0x03
讀取示例值：溫度19.2℃和電導率值500μS/cm
發送指令：01 03 01 00 00 02 C5 F7
回應：01 03 04 00 C0 01 F4 FA 18
寄存器返回十六進制無符號整型數據，溫度值=Integer/10,保留1位小數位
寄存器返回十六進制無符號整型數據，電導率值=Integer。
d）測量濕度指令：
地址：0x0107(40108)
寄存器個數：1
功能碼：0x03
讀取示例值：相對濕度40%
發送指令：01 03 01 07 00 01 34 37
回應：01 03 02 01 90 B9 B8
寄存器返回十六進制無符號整型數據，濕度值=Integer/10，保留1位小數位。
e）校準指令：
溫度校準
地址：0x1000(41001)
寄存器個數：1
功能碼：0x06
校準示例：溫度25.8℃下校準
發送指令：01 06 10 00 01 02 0D 5B
回應：01 06 10 00 01 02 0D 5B
傳感器需要在恒定溫度環境下，溫度示數不再波動后校準。
電導率零點校準
地址：0x1001(41002)
寄存器個數：1
功能碼：0x06
校準示例：在空氣中校準
發送指令：01 06 10 01 00 00 DC CA
回應：01 06 10 01 00 00 DC CA
電導率斜率校準
地址：0x1003(41004)
寄存器個數：1
功能碼：0x06
校準示例：在2000μS/cm的電導率溶液中校準
發送指令：01 06 10 03 07 D0 7E A6
回應：01 06 10 03 07 D0 7E A6
質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
